Nos moyens de chauffage en brasage

L’activité Brasage est dédiée au développement et au transfert de technologies et méthodes en brasage. Découvrez les moyens de chauffage dernière génération dont nous disposons...

Sommaire

I. Le brasage au sein de la plateforme technologique Assemblage

Nous réalisons ainsi des pièces prototypes, nous étudions le risque de fissuration à froid ou à chaud d’un assemblage, nous déterminons et optimisons les paramètres de brasage afin d’augmenter la productivité d’une opération de brasage, nous étudions les domaines de soudabilité opératoire d’un matériau et évaluons l’apport des technologies innovantes.

Nous disposons de plusieurs moyens de chauffage installés à Goin ou à Yutz, en Moselle. Bien évidement, les principaux comme le four sous vide, l’induction, la flamme mais aussi les équipements laser de différentes puissances ainsi que les matériels de l’activité Soudage (arc, résistance).

II. Four sous vide

Nous disposons d’un four sous vide afin de travailler à des pressions de l’ordre de 10-5 mb.

Nous réalisons des prestations de brasage de tous types de matériaux et des prestations de soudage diffusion grâce au vérin de plaquage qu’il dispose.

Nos clients, principalement issus de l’aéronautique, nous imposent un étalonnage régulier de cet équipement, ce qui garantit une grande précision des températures, du niveau de vide et de l’ensemble des appareils de contrôles.

Four-de-brasage-IS-YUTZ-photo-Antoine-Meyssonnier-web

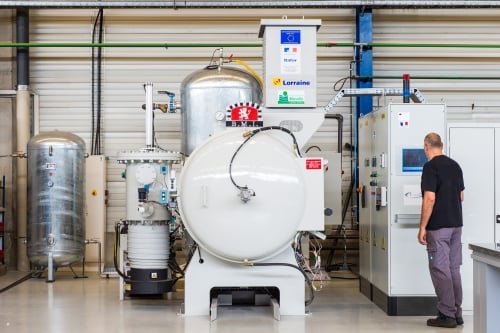

Four sous vide de l'Institut de Soudure

Principales caractéristiques du four
  • Volume utile : 400 x 450 x 600 mm
  • Vérin de plaquage : 40 kN
  • Turbine de refroidissement
  • Température maximum : 1 300 °C

III. Générateurs d'induction

Nous disposons également de deux générateurs d’induction qui proposent des plages de fréquences situées autour de 70 kHz pour l’un et comprises entre 100 et 400 kHz pour le second.

Generateur-CEIA-Fives-Celes-activité-Brasage-IS

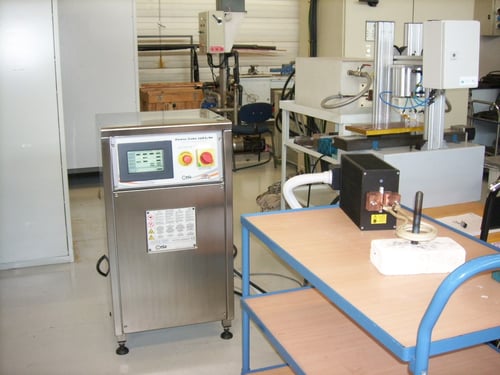

Aperçu du générateur CEIA et du générateur Fives Celes

Grâce aux puissances de 50 kW associées à ces fréquences, nous sommes en mesure de chauffer des pièces à l’échelle 1.

Exemple-assemblage-induction-liaison-aciers-inoxydables-activité-Brasage-IS

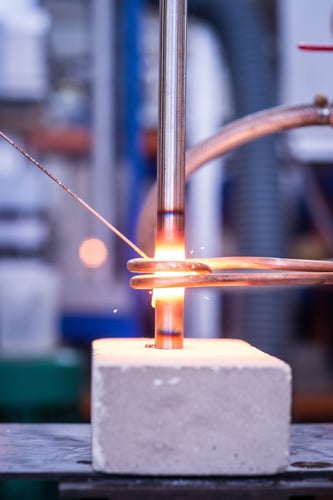

Exemple d’assemblage en induction : liaison acier inoxydable / acier inoxydable

IV. Flammes

Nous disposons de plusieurs types de flamme (oxygaz, aérogaz) mais aussi oxhydrique.

La flamme hydrogène est produite par une électrolyse de l’eau au sein du générateur. Des nanoparticules métalliques viennent catalyser la réaction. Malgré une température de flamme légèrement inférieure à celle d’une flamme traditionnelle de type oxyacétylénique, ce procédé trouve une place grandissante dans le mode du brasage en raison de son côté pratique (plus de bouteilles lourdes à transporter, flexibilité et légèreté du chalumeau) et de son efficacité.

Le générateur Dyomix de la société Bulane nous permet de vous proposer maintenant cette flamme propre.

Laurent-Piccolillo-Tempo-pour-Bulane-6225-23022016-web-png

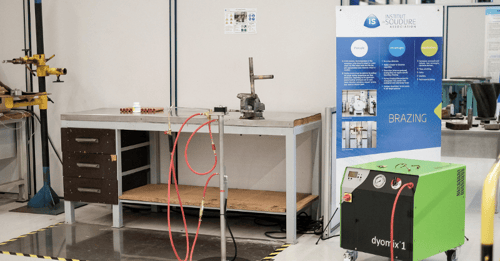

Zone de brasage à la flamme à l'Institut de Soudure

V. Source laser à fibres et robot multi-axes

L’équipe laser de l’Institut de Soudure possède un équipement de soudage laser obtenu via la plateforme de l’association Iseetech (Institut supérieur européen de l’entreprise et de ses techniques). Cette association créée en 2007 en Moselle a pour vocation d’accompagner les établissements d’enseignement supérieur, de recherche et les centres de transfert de technologie dans la structuration et la fédération de leurs potentiels respectifs.

Cette source laser peut être utilisée pour le soudage, le soudobrasage ou la fabrication additive par exemple. Elle a la particularité d’être connecté à un robot portique multi-axes.

Principales caractéristiques de l'équipement laser
  • Marque : IPG Photonicssource-laser-a-fibres-IS-Yutz
  • Référence : YLS-10000
  • Technologie à fibre
  • Puissance : 1 000 à 10 000 W
  • Fibres optiques : 200 ou 300 µm de diamètre de cœur (longueur : 30 mètres)
Principales caractéristiques du robot portique 6 axes
  • Constructeur : Reis Robotics
  • Référence : RLP16-FT
  • Type : robot portique 6 axes + positionneur asservi 2 axes
  • Courses des axes : en X, 3 000 mm ; en Y, 3 000 mm ; en Z, 1 000 mm
  • Rotation A4 : -120° à +180°
  • Rotation A5 : -90° à +115°
  • Rotation A6 : -185° à +155°
  • Vitesses max. de déplacement des axes : en X, 90 m/min ; en Y, 90 m/min ; en Z, 30 m/min
  • Rotation A4 : 700 °/s
  • Rotation A5 : 650 °/s
  • Rotation A6 : 750 °/s
  • Répétabilité : +/- 0,02 mm

Soudage-laser-IS-YUTZ-Antoine-Meyssonnier-web

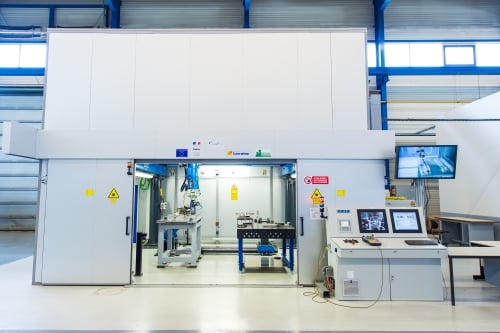

Équipement de soudage par faisceau laser de l'Institut de Soudure

Nous pouvons vous accompagner dans vos projets de développement, pour intervenir sur votre site de production pour une assistance technique ou pour une formation et pour réaliser des essais de faisabilité.
